JRT-6碳纤维复合芯棒卷绕试验机
主要用途
JRT-6碳纤维复合芯棒卷绕试验机主要适用于电缆架空导线用纤维增强树脂基复合芯棒、 纤维增强树脂基复合芯软型铝绞线等卷绕特性测试。是由机箱、机械传动部分、控制部分、卷绕轮、阻尼装置、导向管等组成。
整机采用钢质结构，卷绕电机采用优质调速电机。
卷绕速度在1-3r/min可调。卷绕圈数可在触摸屏任意设定。根据不同被测试样可设定相应参数实现测试。阻尼装置接触试样部分采用非金属材料，摩擦输出，阻尼和导向管输出稳定平滑。卷绕轮采用高强度工程塑料，重量轻，更换方便，经久耐用。

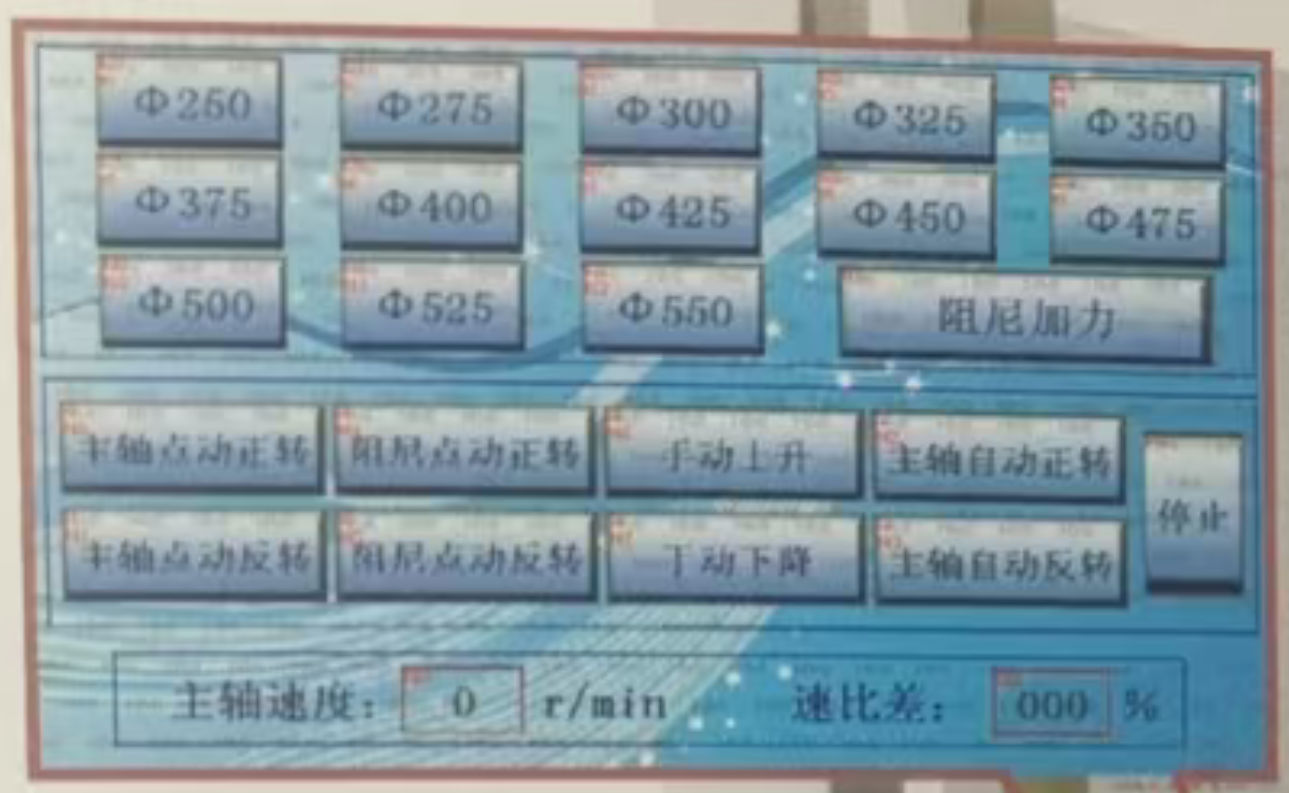

本机采用PLC控制，触摸屏操作、可实现一键操作。不同的复合芯棒规格分别对应的不同直径的卷轮，每个试验规格的试验参数都由PLC保存，只需一键操作，试验即可完成。
主要技术参数
1、工作电源：220V/50HZ
2、卷绕速度：1-3转/分钟 可调
3、卷绕圈数：1圈
4、复合芯棒适用规格：Φ5mm-Φ11mm
5、卷绕轮直径精度：±0.5mm
6、卷绕轮规格数量：Φ250～Φ550共13套
7、阻尼系统加载强度：0- 137Kg
8、阻尼系统最大扭矩：190Nm
9、触摸屏操作+PLC程序控制
10、阻尼系统接触试样部分采用非金属材料，气动加载，气动张紧，阻尼电控滚动输出，稳定平滑。
11、气动压力：0.3-0.7MPa
12、外型尺寸：2000*750*1800mm（长*宽*高）
13、整机重量（含卷绕轮）：约600Kg
